Карта неба
Обзор вокруг точки наблюдения: борта, кольца расстояния, аэропорты, следы, свежесть данных и сила Wi-Fi. Внизу — текущий режим и масштаб карты.
Справочник
Устройство
Два экрана, одна ручка и USB-питание. Ниже — что в коробке, откуда берутся самолеты, как устроены экраны и управление, что настраивается и чего прибор не умеет.

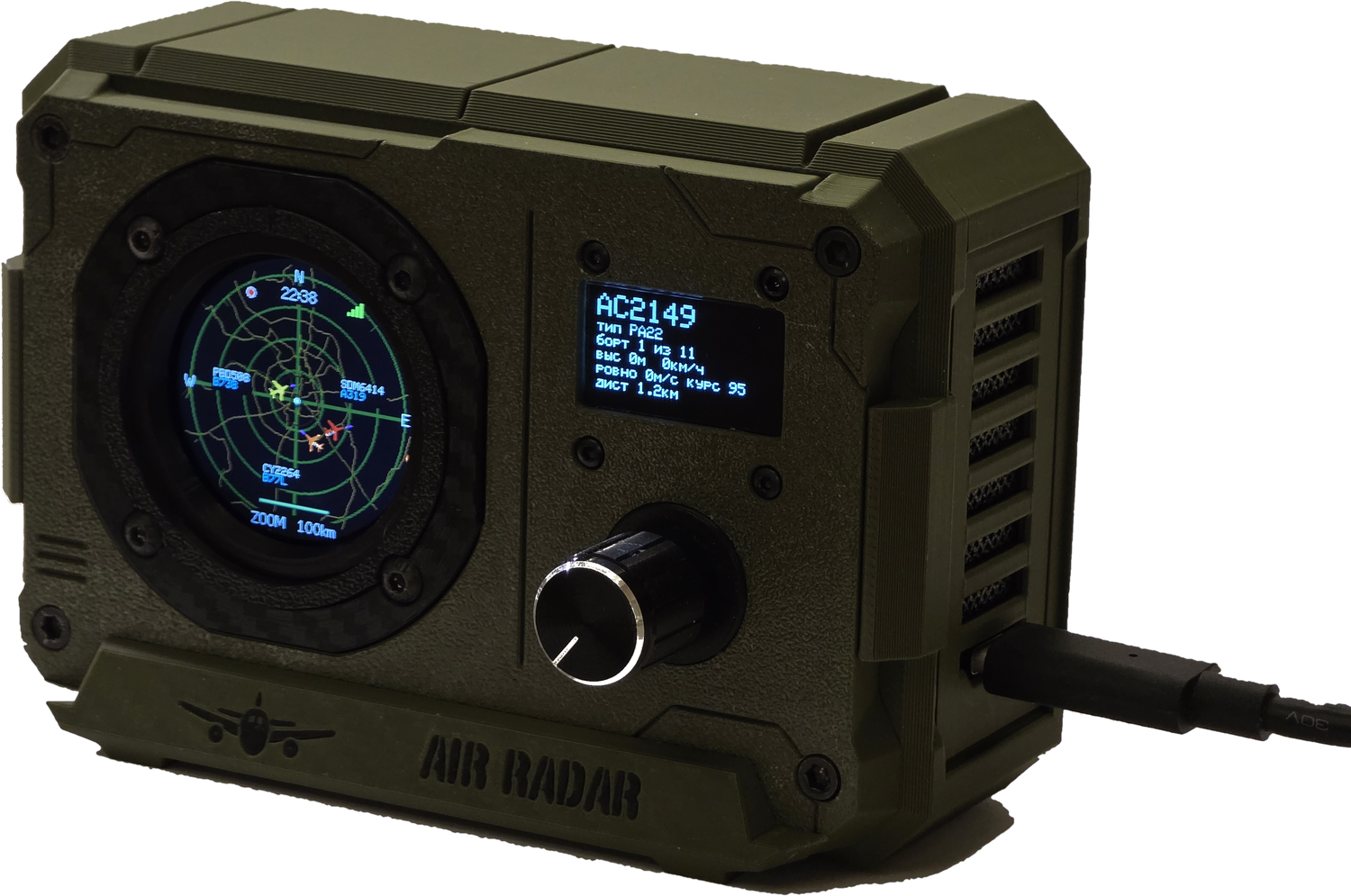

Корпус — пластик с ребрами жесткости. На лицевой панели круглый экран радара, справа — маленький OLED и ручка управления; питание и данные приходят по одному кабелю USB Type-C с торца.
Прибор настольный: стоит на нижней панели, никаких внешних антенн, блоков питания и проводов, кроме USB, нет.
| Корпус | пластик PLA цвета хаки |
|---|---|
| Габариты | 120 × 80 × 50 мм |
| Питание | USB 5v, разъем Type-C; без аккумулятора |
01 // Комплект поставки
Что в коробке
Радар, кабель питания и краткая инструкция по первоначальной настройке. Полная инструкция — на этом сайте.
01
Прибор Air Radar
Собранный и проверенный, с установленной прошивкой и заводскими настройками.
02
Кабель питания
USB, 5v. Прибор также работает от любого USB-порта компьютера, телефонной зарядки или пауэрбанка.
03
Краткая инструкция
Первоначальная настройка: сеть Wi-Fi, точка наблюдения, запуск радара — на нескольких страницах.
02 // Принцип работы
Откуда берутся самолеты
Прибор не «слушает» небо антенной. Он забирает данные о воздушном движении из открытого онлайн-источника — того же, что показывают публичные сервисы отслеживания рейсов, — и рисует их на карте вокруг вашей точки.
01
Wi-Fi 2,4 ГГц
Прибор подключается к вашей домашней сети. Сети 5 ГГц он не видит — это ограничение платы ESP32.
02
Данные из сети
Примерно раз в 15 секунд прибор загружает список бортов в радиусе вокруг выбранной точки: позывной, тип, высоту, скорость, курс, маршрут.
03
Карта на экране
Из этих данных рисуется карта: силуэты развернуты по курсу, цвет — по высоте, кольца — расстояние от центра.
Важно. Без интернета самолетов не будет: прибор покажет карту и красный индикатор свежести данных. Мобильная связь ему недоступна — только Wi-Fi.
03 // Экраны
Два экрана, две задачи

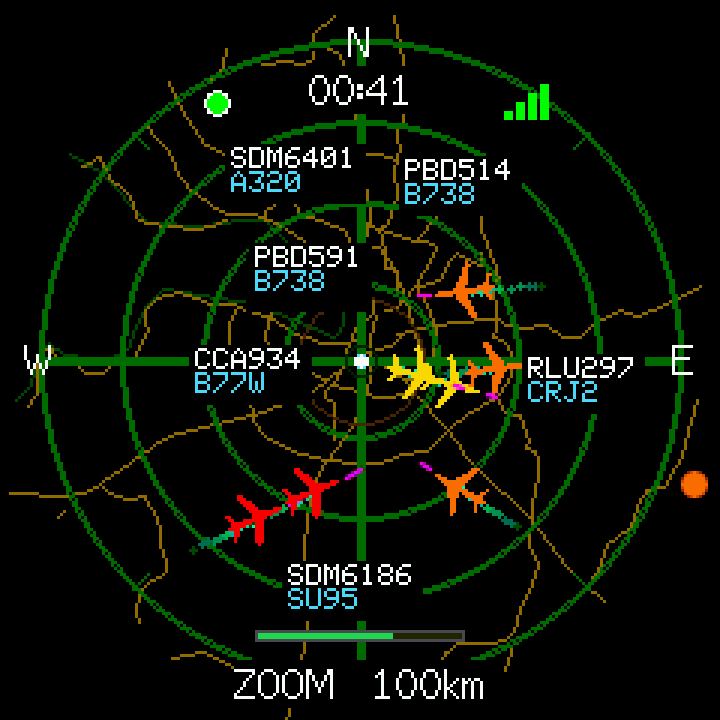

Что означает каждый элемент на радаре
- NN, E, W — север, восток и запад. Юга на экране нет: внизу вместо него строка режима и масштаба.
- ◎Кольца — расстояние от центра. Точка в центре — место, которое вы выбрали точкой наблюдения.
- Самолеты — силуэты, развернутые по курсу. Цвет — высота: желтый ниже 3 км, оранжевый 3–7,5 км, красный выше 7,5 км, фиолетовый — аварийный сигнал с борта (появляется крайне редко).
- ⌁Подпись у борта — позывной и тип: SDM6401 A320. Розовая линия от носа — направление и скорость.
- ·Бирюзовые точки за бортом — след за последние полминуты (включается пунктом «Хвосты»).
- Свежесть данных. Точка слева от N: зеленая — данные моложе 45 секунд, желтая — 45–90, красная — связи нет дольше 90.
- ▮Wi-Fi — столбики справа от N. Полоса внизу — сколько осталось до следующей загрузки данных.
04 // Управление
Одна ручка — все действия
Ручка вращается и нажимается. Двойное нажатие и удержание тоже работают.
| Поворот | переключает самолеты, листает меню, меняет значения и масштаб |
|---|---|
| Короткое нажатие | выбирает и подтверждает; делает шаг ZOOM → SELECT → TRACK |
| Двойное нажатие | QR-код на выбранный борт: страница борта на Flightradar24 или фотографии на JetPhotos — выбирается в настройках |
| Удержание ≈ 1 с | вход в меню и выход из него; в режиме выбора отменяет выбор |
| Удержание 13 с | полный сброс к заводским настройкам |
Меню само закрывается через 20 секунд бездействия; в течение следующих 10 секунд нажатие ручки возвращает на ту же страницу (радар предупредит об этом).
Три режима
Текущий режим всегда написан в нижней строке круглого экрана — рядом с масштабом: ZOOM 100km.

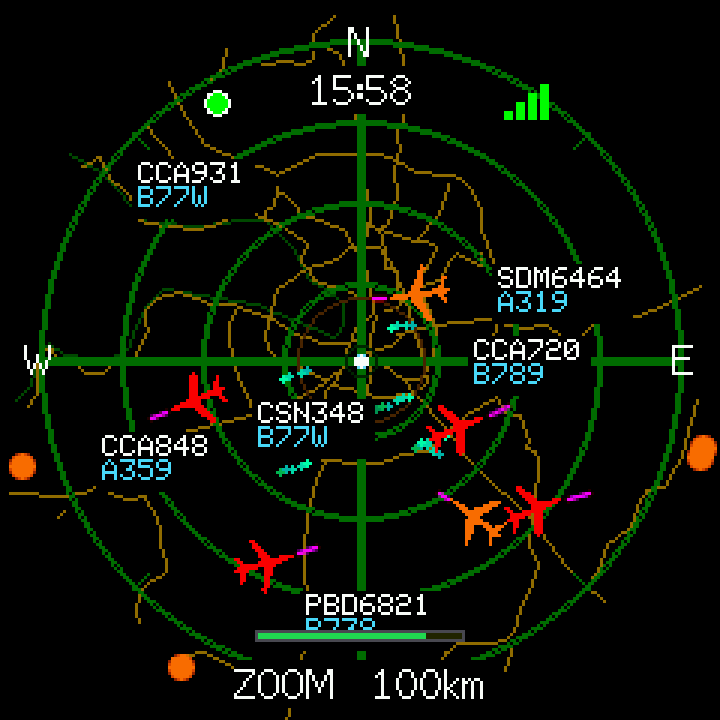

Режим 01
Zoom
Обзор: вся карта вокруг вашей точки и все борта. Поворот ручки меняет масштаб, короткое нажатие переводит к выбору самолета.

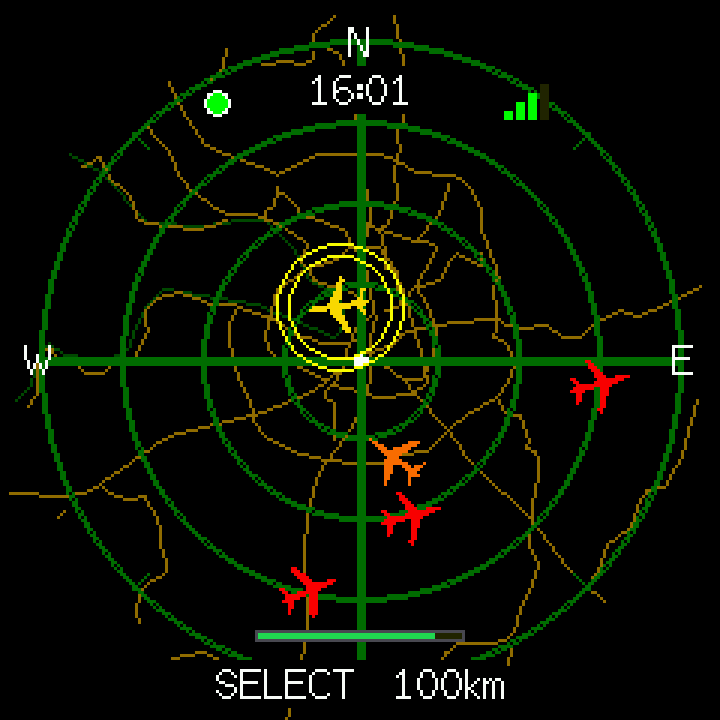

Режим 02
Select

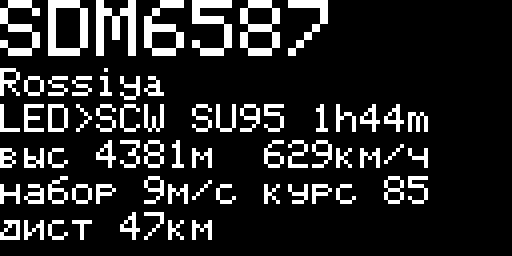

Выбор борта: поворот переключает самолеты по кругу, вокруг выбранного появляется желтое кольцо, внизу — его карточка.

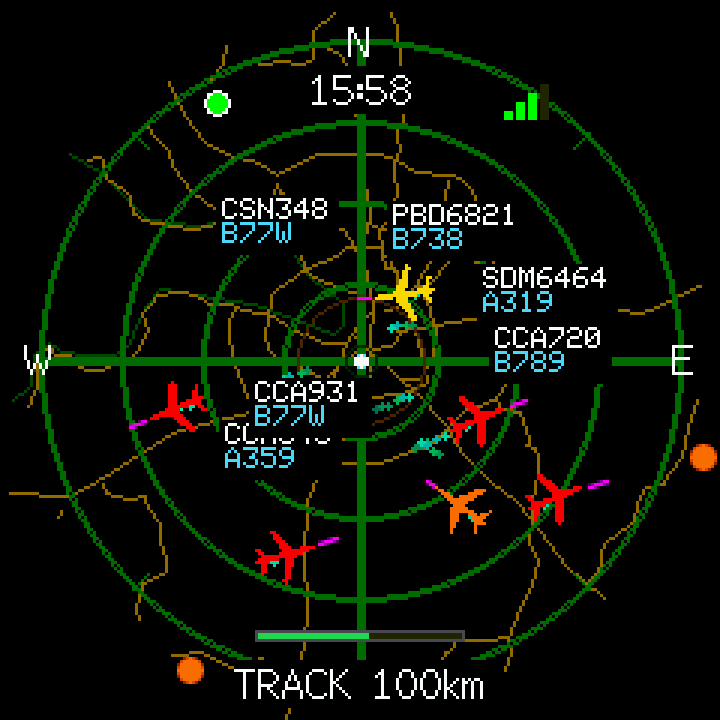

Режим 03
Track
Слежение: центр карты держится на выбранном самолете, земля под ним движется. Видно, куда борт летит и над чем проходит.
05 // Настройки
Пятнадцать страниц меню
Каждая страница подписана счетчиком 1/15 … 15/15. Переключатели «ВКЛ / ВЫКЛ» и «ПОКАЗАНО / СКРЫТО» запоминаются и действуют после перезагрузки.
- 01Локация — готовые точки: аэропорты и города
- 02Свои координаты — ручной ввод точки
- 03Аэропорты — метки и коды на карте
- 04Секторы — круги 20 км вокруг аэропортов
- 05Дороги — дороги и трассы на карте
- 06Наземные — наземная техника в аэропортах
- Вертолеты — показывать рядом с самолетами
- 08Военные — военные борта
- 09Хвосты — след за последние полминуты
- 10Единицы — метры и км/ч либо футы и узлы
- 11Часовой пояс — сдвиг от UTC−12 до +14
- 12Информация — серийный номер, версия, партия, адрес
- 13QR-код — страница борта или фотографии
- 14Обновляю — проверка и установка обновления
- 15Сброс — заводские настройки
Подробно каждый пункт — в инструкции, с фотографией экрана.
06 // Обслуживание
Обновление прошивки
Прибор сам проверяет новые версии — сразу после включения и затем раз в час. Установка идет автоматически через Wi-Fi, без необходимости подключения компьютера и кабеля.

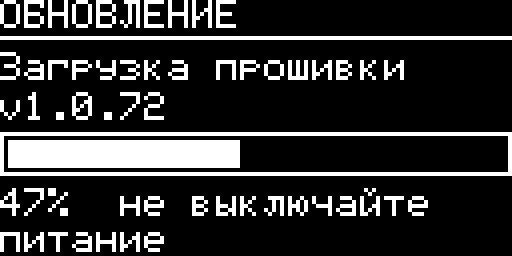

Первое нажатие на странице «Обновляю» проверяет, есть ли новая версия. Если она есть, прибор пишет «Еще нажатие — ставить»; второе нажатие запускает загрузку. На экране показываются проценты, а после перезагрузки — новая версия.
Во время обновления питание выключать нельзя: прерванная запись оставит прибор без рабочей прошивки.
07 // Важно знать
Ограничения
- Только Wi-Fi 2,4 ГГц. Сети 5 ГГц прибор не видит вообще — если роутер раздает только 5 ГГц, включите диапазон 2,4 ГГц.
- Нужен постоянный интернет. Прибор не принимает сигналы самолетов напрямую: данные приходят только из открытого онлайн-источника.
- Число бортов зависит от места и текущей загрузки источника. Военные борта видны не всегда — только если они передают данные о себе.
- Питание только от USB: аккумулятора нет. При отключении кабеля прибор выключается, настройки при этом сохраняются.
- Круглый экран включается после подключения к сети; до этого работает только маленький экран настройки.
- Если прибор оставить в режиме настройки без действий, через 30 минут он перезагрузится и попробует подключиться к сохраненной сети.
